儲能系統核心設備 儲能變流器測試應用

2020年02月20日 11:55 ? 次閱讀

近年全球儲能行業持續快速增長,熱點從電池硬件逐漸轉移到儲能系統的組件,特別是光伏平衡系統 (BOS)或儲能變流器(PCS),儲能系統在先進系統管理和電網方面的應用逐漸增加。

與常規電源相比,大規模儲能電站能夠適應負荷的快速變化,具有調峰、填谷、調頻、調相、事故備用等多種用途,同時還可以優化電源結構,實現綠色環保,達到電力系統的總體節能降耗,提高總體的經濟效益。其中的關鍵設備儲能變流器(Power Conversion System——PCS)由 DC/AC 雙向變流器、控制單元等構成。PCS的主要功能是系統根據監控指令進行恒功率或恒流控制,給電池充電或放電。在工程應用中,PCS的功率不斷增大,電壓不斷提高,其測試也面臨著新的挑戰。

圖1 儲能PCS典型結構

儲能變流器的直流端連接的是電池組,為了提高系統的效率減少損耗,直流測電壓也在逐漸提高,可做到1000V甚至1500V。這就需要有大功率高電壓的雙向直流電源提供電池測的模擬運行,來測試PCS的性能。ITECH 6000C系列是一款回饋式的雙向直流電源,具有電池模擬功能,電壓高達2250V,功率密度3U/18KW,在CC優先和CV優先的模式下均能實現源載無縫切換,有效的解決了雙向DC/DC在充放電快速切換過程中所產生的電壓、電流過沖問題。是電池系統模擬測試的專業選擇。

某客戶在PCS測試中直流端參數為200~600V/10~15A,在試樣其他電源(環路速度不可調)發現電源輸出電壓和電流震蕩(PCS的DC端有電容),低壓時尤其明顯(200V以下);使用IT6000C時通過把CV的環路速度設置為low,電壓電流震蕩消失,達到客戶的測試效果。IT6000C雙向工作,效果滿足用戶的測試需求。

在有新能源電源的微網中,儲能系統的一個重要作用是平滑風電、太陽能等波動性電源的輸出,保證微網的穩定,減少對于外部電網的依賴及影響。除了DC-AC的結構以外,ITECH也為儲能系統DC-DC雙向變流器模塊提供測試解決方案。光儲系統結構原理如圖2.

圖2 光儲系統結構圖

某用戶研制的15KW雙向DC/DC單模組具有CC/CP輸出模式,在預充電、充電、放電狀態下通過上位機控制,具有不同的工作模式。

圖3 雙向DC-DC變流器測試原理

用戶選購兩臺IT6000C接入雙向DC-DC兩端,進行充放電測試。以DUT CC模式工作為例。充電時:IT6000C設置為CV優先,DUT 1500V輸入,48V低壓輸出。測試時IT6018C-2250-20作為輸入源設置1500V 10A輸出, IT6015C-80-360作為負載設置CV=40V拉載。 放電時:IT6018C-80-360設置60V作為輸入源,IT6018C-2250-20 CV=1200V拉載。 通過示波器抓取DUT在充放電切換過程中的波形可以看到:DUT從放電高速切換到充電的過程中,電流無過沖。

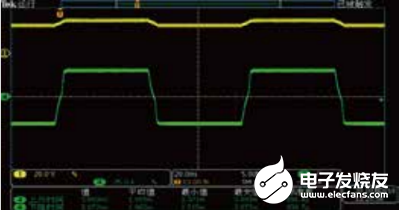

圖4 IT6000C無縫切換效果

ITECHIT6000C系列 內置USB/CAN/LAN/數字IO通訊接口,選配GPIB/模擬量&RS232,同時支持各種模式邊沿獨立設定,上升和下降時間可調、支持太陽能電池板I-V曲線模擬功能、還內置有20條標準汽車功率網用電壓曲線。在光伏、儲能、汽車動力電池等新能源大功率源載需求行業有很好的應用前景。
