安路科技:基于FPGA SoC的呼吸機系統設計

2020年02月21日 16:27 ? 次閱讀

  呼吸機是可以完全替代病人的呼吸或實現輔助呼吸功能的儀器,適用于呼吸衰竭,甚至停止呼吸的病人,它能幫助病人吸入氧氣和排出二氧化碳,是挽救危重病人的重要醫療設備。當前新冠肺炎感染者有很多重癥,呼吸機有重大的救助意義。

  安路科技是中國本土的FPGA供應商,提供基于FPGA的SoC產品,本文推薦使用EF2M系列SoC芯片作為主控,提出一種正壓呼吸機的系統控制方案。

  正壓呼吸機通過增加氣道內壓力的方法將空氣送入肺內,肺內的壓力增大使肺腔擴張。然后減壓,當壓力失去后,肺腔組織的彈性使肺部收縮到原來的形狀,把二氧化碳呼出體外。目前大部分呼吸機都是利用這種增加氣道內壓力的方法給病人送氣的。

  一般采用直流電機控制呼吸機的氣壓,電機的控制為PWM信號,調節PWM信號的占空比和周期可以控制電機的轉速。FPGA邏輯可以產生高精度的PWM信號,氣壓控制平緩、精準,提供舒適穩定的氣壓。

  直流電機工作后將氣流送至面罩內,面罩內有壓力傳感器,壓力傳感器把壓力轉換為電流信號,送到主控板需要通過ADC采集。安路的EF2M45LG144 SoC集成雙ADC,可以采集高達15路模擬信號。獲得氣壓數據后對氣流進行回饋調節,可以防止突然間的誤動作、氣管漏氣、以及供電電壓波動帶來的壓力精度偏移。

  安路SoC是集成了 FPGA、MCU、ADC和Flash的單芯片系統,框圖如下:

  安路EF2M45LG144器件在呼吸機系統控制方案上有下面幾個優點:

  1. 支持高達114個通用IO,可以連接按鍵、顯示、通訊等更多外部接口

  2. 內置CortexM3硬核,工作頻率125MHz,集成I2C、SPIUart等外設,片內大容量SRAM作為MCU工作需要的ROM、RAM,是一個完備的單片機系統。單片機系統可完成參數設置、數據傳輸、狀態顯示、管理交互等功能。

  3. MCU通過AHB總線和FPGA邏輯交互,完成PWM信號的參數配置,逐步調節PWM Step,這樣不會使氣流忽大忽小,讓患者的呼吸系統感到不適。

  4. 內置ADC,采集高達15路模擬信號。

  5. 內置Flash,存儲MCU程序、FPGA配置,芯片上電后,MCU、FPGA兩個部分都可以啟動工作。

  綜上所述,選用安路SoC芯片,集成度高,可以大大簡化系統電路,提高系統的靈活性以及性價比。另外,除了臨床使用的醫用呼吸機,隨著生活水平的提高,人們更關注健康,輕量型呼吸機適用于肺心病、哮喘、打鼾、呼吸暫停等癥狀,家用必備,市場前景非常廣闊。

  關于安路科技

  上海安路信息科技有限公司(簡稱“安路科技”)成立于2011年,專注于高集成度、高性能的可編程邏輯器件(FPGA)、可編程系統級芯片(SoC)、面向人工智能的AI通用加速芯片和相應算法軟件系統的研究、開發和產業化。安路科技根植中國,面向世界,填補中國FPGA行業市場空白,致力于成為主流通信市場的核心FPGA芯片供應商,成為工業控制和汽車電子市場的主要SoC芯片供應商,成為通用人工智能計算芯片領域重要方案供應商。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

對話FPGA原廠——既聊技術,也談市場

感謝大家對Mil往期FPGA直播的支持!最后一期,大家要繼續加油喲!關于直播中,Mill老師有提到的FPGA眾籌,為大家
發燒友學院發表于 2019-05-22 00:00? 4891次閱讀
對話FPGA原廠——既聊技術,也談市場

新型無線SoC支持環保型Zigbee Green...

-Silicon Labs發布優化超低功耗應用的Series 2 SoC擴展其Zigbee產品組合-....
發表于 2020-02-20 15:48? 492次閱讀
新型無線SoC支持環保型Zigbee Green...

小白求問,基于FPGA的函數信號發生器要怎么實現。

看了挺多文獻了,現在僅僅有一點VerilogHDL的知識,之前了解過一點FPGA的設計,但是還是有很多地方看不懂。 ...
發表于 2020-02-19 21:25? 158次閱讀
小白求問,基于FPGA的函數信號發生器要怎么實現。

談談FIFO閾值的閾值設置及深度計算

                         ...
發表于 2020-02-19 21:09? 297次閱讀
談談FIFO閾值的閾值設置及深度計算

Quartus 17.1模塊字體顯示不全

模塊的名字顯示不全,看著很難受,剛入門的菜鳥跪求大佬這么解決這個問題!!! ...
發表于 2020-02-18 22:28? 153次閱讀
Quartus 17.1模塊字體顯示不全

構建開源芯片生態需要什么要的

當前開源芯片仍存在“死結”。具體而言,芯片設計階段需要投入大量的人力、電子設計自動化(EDA)和IP....
發表于 2020-02-18 14:54? 290次閱讀
構建開源芯片生態需要什么要的

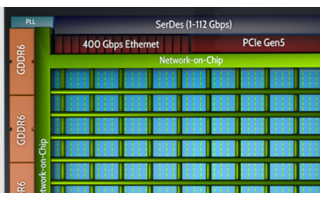

Achronix Speedster7t FPG...

將GDDR6的優勢從圖形計算擴展至高性能網絡應用?下文主要介紹Achronix Speedster7....
發表于 2020-02-17 20:48? 390次閱讀
Achronix Speedster7t FPG...

FPGA到底是什么?為什么要使用它

最近幾年,FPGA這個概念越來越多地出現。例如,比特幣挖礦,就有使用基于FPGA的礦機。還有,之前微....
發表于 2020-02-16 10:50? 656次閱讀
FPGA到底是什么?為什么要使用它

智能家居

設計一個基于FPGA開發平臺的智能家居,要實現溫度控制,燈光控制和窗簾控制需要什么硬件設施 ...
發表于 2020-02-15 17:30? 198次閱讀
智能家居

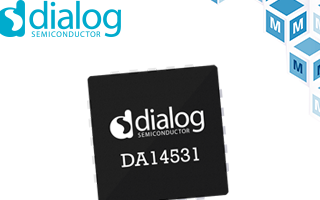

貿澤備貨Dialog超小型DA14531 Sma...

專注于引入新品的全球電子元器件授權分銷商貿澤電子 (Mouser Electronics) 即日起備....
發表于 2020-02-15 12:03? 314次閱讀
貿澤備貨Dialog超小型DA14531 Sma...

NI FPGA

有哪位大神有NI FPGA和Sent通信協議的資料啊 謝謝 ...
發表于 2020-02-14 14:12? 198次閱讀
NI FPGA

為什么5G SoC芯片是必須要經過的

自從5G商用以來,對于各個廠商來說,5G之爭一直在上演,激烈程度想必大家對剛剛過去的2019年也有深....
發表于 2020-02-13 17:10? 723次閱讀
為什么5G SoC芯片是必須要經過的

邊緣計算時代下FPGA的正確打開方式

從業者認為,5G 時代和工業領域最相關的技術就是邊緣計算。其實,得益于技術本身擁有的及時處理和分析功....
發表于 2020-02-13 15:07? 172次閱讀
邊緣計算時代下FPGA的正確打開方式

貿澤電子備貨一款用于功率測量和應用開發的全新開發...

貿澤電子分銷Dialog DA14531 SmartBond TINY開發套件的Pro和USB版本。....
發表于 2020-02-13 07:30? 266次閱讀
貿澤電子備貨一款用于功率測量和應用開發的全新開發...

萊迪思即將發布首款SOI的FPGA產品

AI芯片設計大廠萊迪思半導體(Lattice Semiconductor),基于本身Nexus技術平....
發表于 2020-02-12 22:57? 260次閱讀
萊迪思即將發布首款SOI的FPGA產品

60Hz與90Hz及120Hz到底有什么區別

如今高端手機領域再次陷入了同質化的旋渦,相似的外觀工藝、相同的SoC處理器平臺、一樣的UFS3.0閃....
發表于 2020-02-12 16:03? 650次閱讀
60Hz與90Hz及120Hz到底有什么區別

采用安森美半導體的SoC RSL10平臺實現Io...

物聯網(IoT)的部署正在獲得實質的動力,感測方面新的技術進展和新興的通信協議將有助于推動IoT的發....
發表于 2020-02-12 14:16? 129次閱讀
采用安森美半導體的SoC RSL10平臺實現Io...

基于DSP+FPGA實現的TL6678F-Eas...

創龍結合TI KeyStone系列多核架構TMS320C6678及Xilinx Kintex-7系列....
發表于 2020-02-12 13:42? 292次閱讀
基于DSP+FPGA實現的TL6678F-Eas...

FPGA是什么FPGA有什么優勢

現場可編程門陣列(FPGA)技術不斷呈現增長勢頭。 1984年Xilinx剛剛創造出FPGA時,它還....
發表于 2020-02-12 10:07? 761次閱讀
FPGA是什么FPGA有什么優勢

UltraSoC攜手Ryoden利用其片上監測和...

UltraSoC日前宣布:已任命Ryoden公司作為其在日本的技術代表,來將其片上網絡安全和嵌入式分....
發表于 2020-02-11 16:20? 1084次閱讀
UltraSoC攜手Ryoden利用其片上監測和...

賽靈思副總裁到訪北京深維科技將進一步深化雙方合作

近日,賽靈思VP(副總裁)DanGibbons一行到訪北京深維科技,在CEO樊平及深維核心團隊成員的....
發表于 2020-02-10 20:09? 379次閱讀
賽靈思副總裁到訪北京深維科技將進一步深化雙方合作

Vivado HDMI DP Display Port IP License永久使用 所有版本

永久使用,不綁定MAC,多人多電腦正版License Q:3339377509,V:SDS_Tech LDPC, CPRI, Turbo...
發表于 2020-02-08 15:48? 256次閱讀
Vivado HDMI DP Display Port IP License永久使用 所有版本

自動駕駛計算芯片選型,GPU和FPGA誰更合適

自動駕駛域控制器,要具備多傳感器融合、導航定位、路徑規劃、計算決策、V2X無線通訊、運動控制的能力。
發表于 2020-02-07 20:25? 476次閱讀
自動駕駛計算芯片選型,GPU和FPGA誰更合適

基于FPGA技術和微控制器實現將TS流數據轉換為...

隨著互聯網的發展,人類進入了網絡化、數字化的時代。在三網融合的政策背景下,數字電視信號的網絡傳輸得到....
發表于 2020-02-07 10:04? 479次閱讀
基于FPGA技術和微控制器實現將TS流數據轉換為...

GPU相比FPGA更具優勢,更能適應AI快速的變...

在GTC19大會期間,NVIDIA 加速計算產品管理總監Paresh Kharya對關于GPU相比F....
發表于 2020-02-06 17:29? 179次閱讀
GPU相比FPGA更具優勢,更能適應AI快速的變...

FPGA和GPU誰才是未來市場的大局所向

一直以來,FPGA 的主要應用領域是電子工程。但當英特爾完成對 Altera(Altera 是最大的....
發表于 2020-02-05 21:19? 255次閱讀
FPGA和GPU誰才是未來市場的大局所向

實現帶CPCI接口模塊的AFDX終端通訊系統的設...

本文在研究航空全雙工交換式以太網(Avionics Full Duplex Switched Eth....
發表于 2020-02-05 10:04? 131次閱讀
實現帶CPCI接口模塊的AFDX終端通訊系統的設...

ZSP G4架構和ZSP981 DSP核為移動通...

現在的高端智能手機需要同時支持GSM/GPRS/EDGE、TD-SCDMA、WCDMA/HSPA+、....
發表于 2020-02-05 09:57? 169次閱讀
ZSP G4架構和ZSP981 DSP核為移動通...

在視頻應用的新領域,CPU和FPGA或將勝過GP...

在視頻行業繁榮發展的背后,離不開互聯網技術的日新月異。其中,視頻行業的創新更是其中的佼佼者:從商業模....
發表于 2020-02-04 17:31? 189次閱讀
在視頻應用的新領域,CPU和FPGA或將勝過GP...

2019華為的十大黑科技你知道多少啊

2019年,華為推出了5G SoC、方舟編譯器、折疊屏、鴻蒙OS等多項技術,這些黑科技中大家知道幾個....
發表于 2020-02-04 15:35? 1380次閱讀
2019華為的十大黑科技你知道多少啊

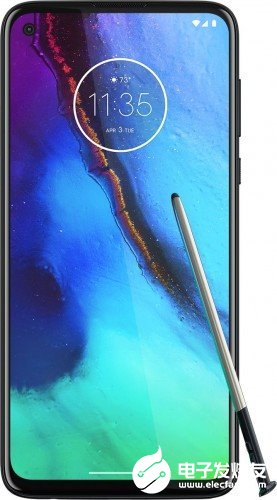

Moto G Stylus規格參數泄露,搭載Sn...

  摩托羅拉將于2月23日召開新品發布會,預計將宣布Moto G8,Moto G8 Power和Mo....
發表于 2020-02-03 16:08? 447次閱讀
Moto G Stylus規格參數泄露,搭載Sn...

OPPO兩款智能手機旗艦產品通過泰國NBTC認證

在過去的幾周中,我們已經聽到了很多有關即將推出的OPPO Find X2的信息。據報道,一對型號為C....
發表于 2020-02-03 15:38? 558次閱讀
OPPO兩款智能手機旗艦產品通過泰國NBTC認證

聯發科全新Helio G80平臺推出,搭載產品本...

聯發科再一次豐富了旗下的產品線,今天它發布了全新的Helio G80平臺,這是一顆定位中端的SoC芯....
發表于 2020-02-03 14:01? 597次閱讀
聯發科全新Helio G80平臺推出,搭載產品本...

關于自學FPGA就業

現在研二,覺得Verilog挺有意思的,就自學了FPGA,沒做過項目,今年秋招就業,有什么FPGA的項目可以幫助自己...
發表于 2020-02-03 10:45? 387次閱讀
關于自學FPGA就業

【雨的FPGA筆記】基礎實踐-------IP核中RAM的使用

內容:        使用IP核中的RAM進行讀寫,數據位寬為32位 RAM讀寫模塊輸出給RAM模塊...
發表于 2020-01-23 15:28? 581次閱讀
【雨的FPGA筆記】基礎實踐-------IP核中RAM的使用

計算架構迎來黃金時代,水大魚大、風高浪急的新十年...

這一個新十年,時代的“大”和“快”從數字的比較上是以前難以想象的。大數據雪崩爆發時,每一片雪花都是意....
發表于 2020-01-20 17:20? 10348次閱讀
計算架構迎來黃金時代,水大魚大、風高浪急的新十年...

【雨的FPGA筆記】基礎實踐-------串口程序

內容        實現的是簡單的PC機和FPGA的通信,實現一個簡單的數據傳回實驗, 串口是按b...
發表于 2020-01-19 12:54? 443次閱讀
【雨的FPGA筆記】基礎實踐-------串口程序

千兆位串行鏈路實現無限可擴展性應用

多內核處理器可為越來越多的高性能、數據密集型應用帶來優勢,如無線基站與高性能計算平臺等,因此系統可擴....
發表于 2020-01-19 10:15? 390次閱讀
千兆位串行鏈路實現無限可擴展性應用

matlab與FPGA無線通信、FPGA數字信號處理系列(4)—— Vivado DDS 與 FIR IP核設計 FIR 濾波器系統

本講使用兩個DDS產生待濾波的信號和matlab產生帶濾波信號,結合FIR濾波器搭建一個信號產生及濾波的系統,并編寫...
發表于 2020-01-18 22:05? 430次閱讀
matlab與FPGA無線通信、FPGA數字信號處理系列(4)—— Vivado DDS 與 FIR IP核設計 FIR 濾波器系統

Altera新發布一款多功能低成本的單芯片FPG...

一直以來,FPGA可編程器件都主要應用在通訊設備或工業控制等較為專業的應用領域,但隨著不同行業使用需....
發表于 2020-01-17 16:33? 624次閱讀
Altera新發布一款多功能低成本的單芯片FPG...

華為P40 Pro部分參數配置曝光,雙挖孔四曲面...

作為華為2020上半年的旗艦產品,華為P40系列一直備受業界消費者關注。在近日,知名博主就在網上曝光....
發表于 2020-01-14 17:21? 5106次閱讀
華為P40 Pro部分參數配置曝光,雙挖孔四曲面...

采用雙閉環PI和重復控制方案實現三相逆變器設計并...

本文利采用雙閉環PI和重復控制相結合的控制方案,首先用雙閉環PI控制算法,得到高動態特性的三相交流電....
發表于 2020-01-14 16:36? 372次閱讀
采用雙閉環PI和重復控制方案實現三相逆變器設計并...

在FPGA硬件平臺通過采用DDS技術實現跳頻系統...

DDS的原理如圖1所示,包含相位累加器、波形存儲器(ROM)、數模轉換器(DAC)和低通濾波器4個部....
發表于 2020-01-14 16:27? 1156次閱讀
在FPGA硬件平臺通過采用DDS技術實現跳頻系統...

Altera FPGA硬核浮點DSP模塊解決方案...

以往FPGA在進行浮點運算時,為符合IEEE 754標準,每次運算都需要去歸一化和歸一化步驟,導致了....
發表于 2020-01-14 16:19? 282次閱讀
Altera FPGA硬核浮點DSP模塊解決方案...

全球最大FPGA的問世將給IC設計帶來便利

英特爾公司在京發布了Stratix 10 GX 10M FPGA,這款擁有1020萬個邏輯單元的產品....
發表于 2020-01-14 16:11? 263次閱讀
全球最大FPGA的問世將給IC設計帶來便利

基于軟核LEON2在FPGA開發板實現數字機頂盒...

LEON系列32位RISC處理器核的第一個版本是LEONl,它是由歐洲航天局主持設計開發的。LEON....
發表于 2020-01-14 16:09? 192次閱讀
基于軟核LEON2在FPGA開發板實現數字機頂盒...

英特爾與賽靈思的競爭使得FPGA進入黃金時代

目前,賽靈思和英特爾的FPGA市場競逐角力,一來一往、有輸有贏。鑒于雙方都有不俗的實力,可以預計,未....
發表于 2020-01-14 16:07? 257次閱讀
英特爾與賽靈思的競爭使得FPGA進入黃金時代

英特爾與賽靈思的競爭將會研制更強大的FPGA器件

FPGA芯片比CPU更快,比GPU功耗更低、延時更短,且比ASIC更加便宜、周期更短,因此在目前人工....
發表于 2020-01-14 16:03? 258次閱讀
英特爾與賽靈思的競爭將會研制更強大的FPGA器件

如何利用FPAG開發板搭建LEON2 SOC開發...

隨著IC制造工藝水平的快速發展,片上系統(SOC)在ASIC設計中得到廣泛應用。微處理器IP核是SO....
發表于 2020-01-14 16:00? 232次閱讀
如何利用FPAG開發板搭建LEON2 SOC開發...

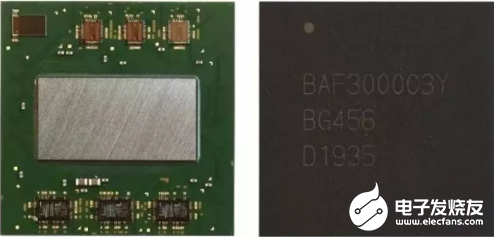

北京微電子技術研究所成功研制出了高可靠多通道混合...
